by astfaellergerald, published
To complete one needs:

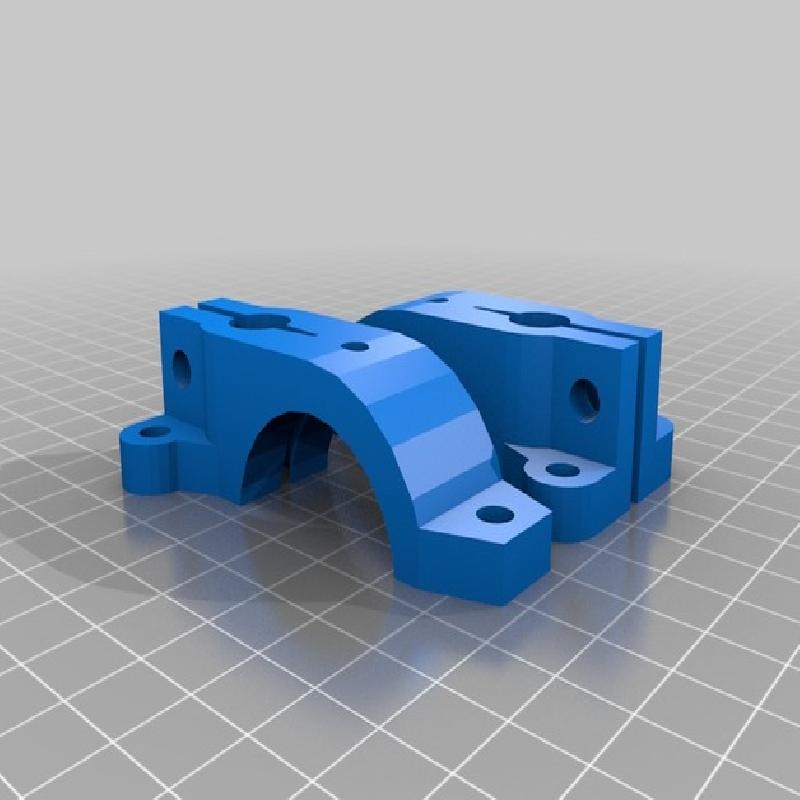

2 ball bearing size Ø 19/ 6 mm (or Ø 19/ 8mm)
2 metal screws M6/ 25mm (or M8/ 30mm) ,
1 metal rod Ø 10mm/ ca.300mm
Super glue for the wings
ca. 250g ABS and 12 ours time to print

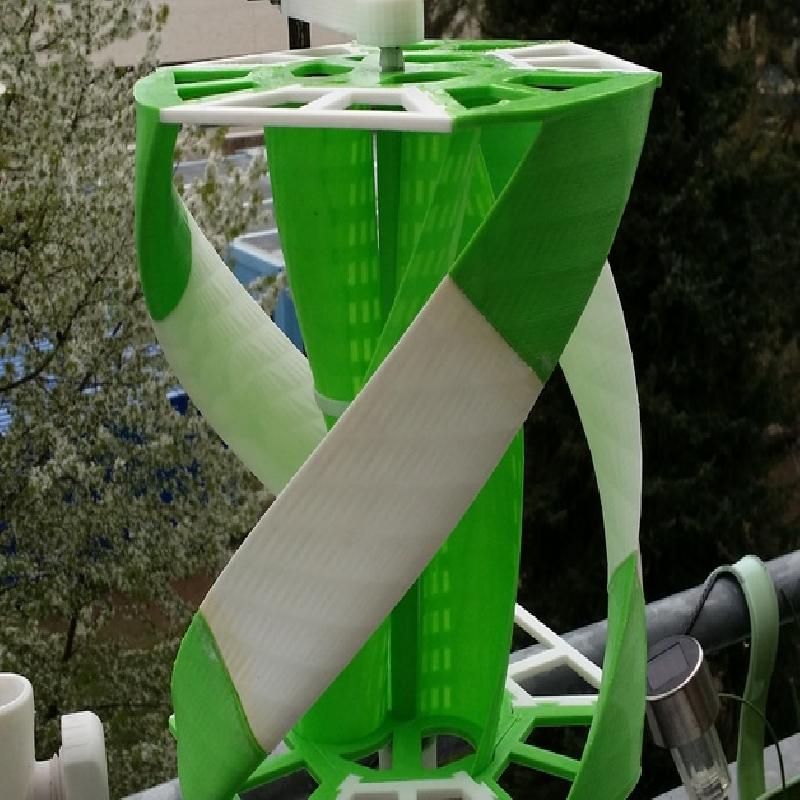

The turbine combines the advantages of the Darrieus turbine and Savonius
Zur Fertigstellung benötigt man:
2 Kugellager Größe Ø 19/ 6mm (oder Ø 19/ 8mm)
2 Metallschrauben M6/ 25mm (oderM8/ 30mm)
1 Metallstange Ø 10mm/ ca. 300mm
Sekundenkleber für die Flügel
ca 250g ABS und 12 Std. Druckzeit
Die Turbine verbindet die Vorteile der Savonius- und der Darrieus- Turbine
Rafts: Doesn't Matter
Supports: No
Resolution: 100%
Infill: 10%
Notes:

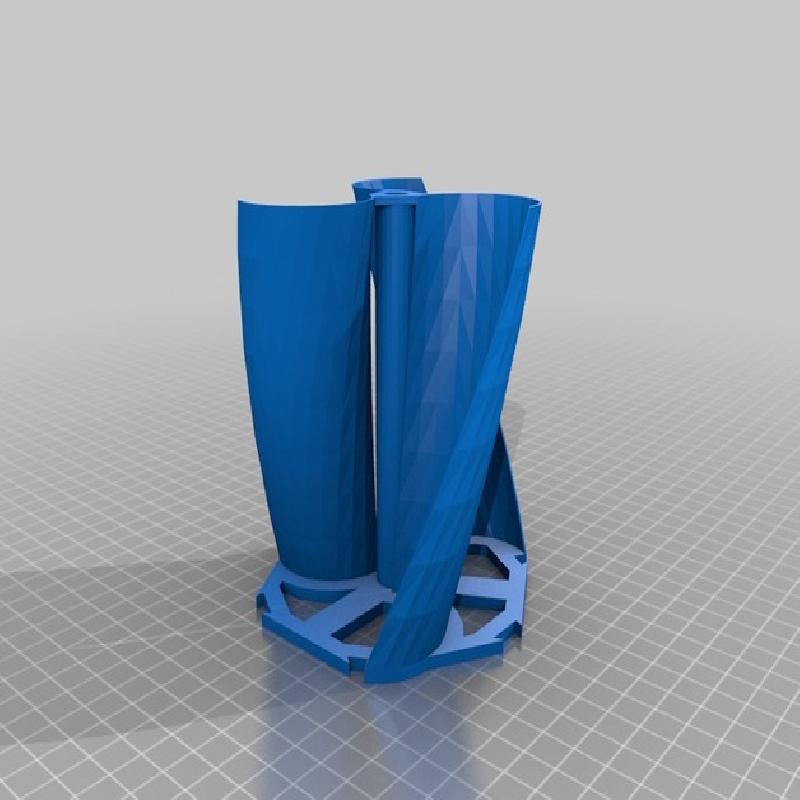

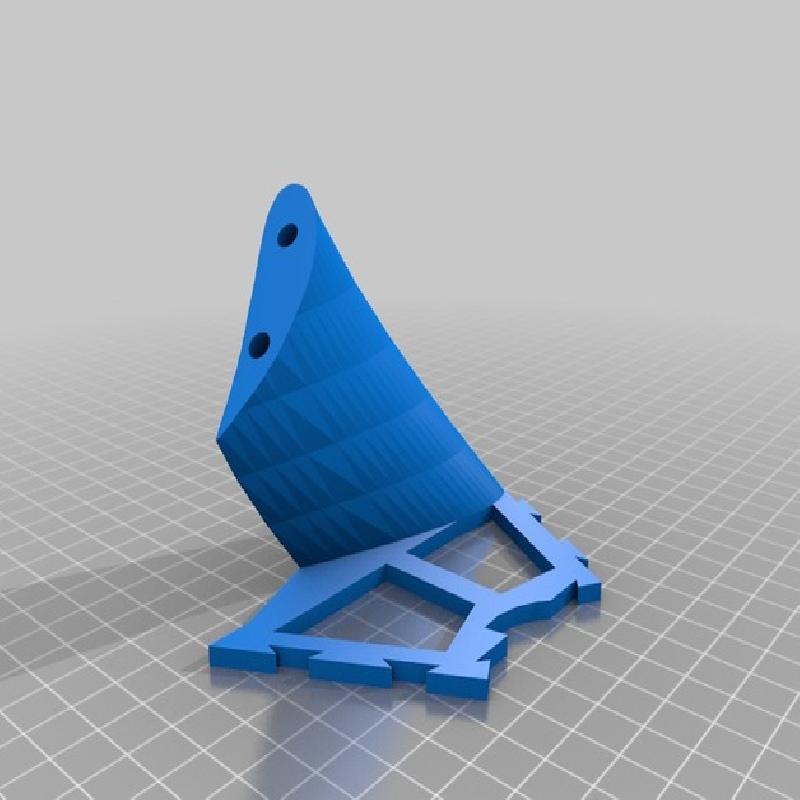

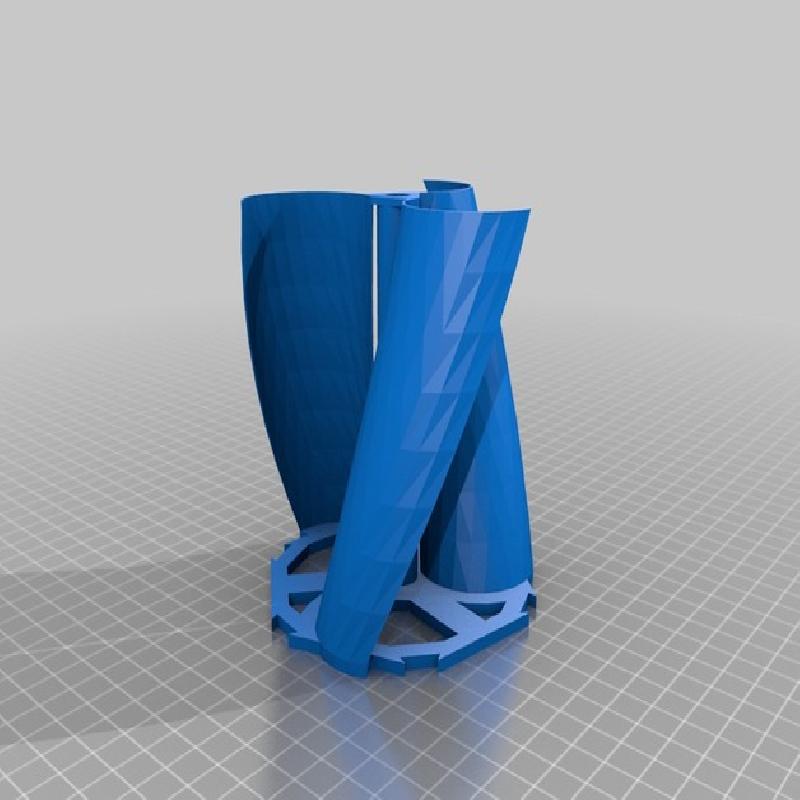

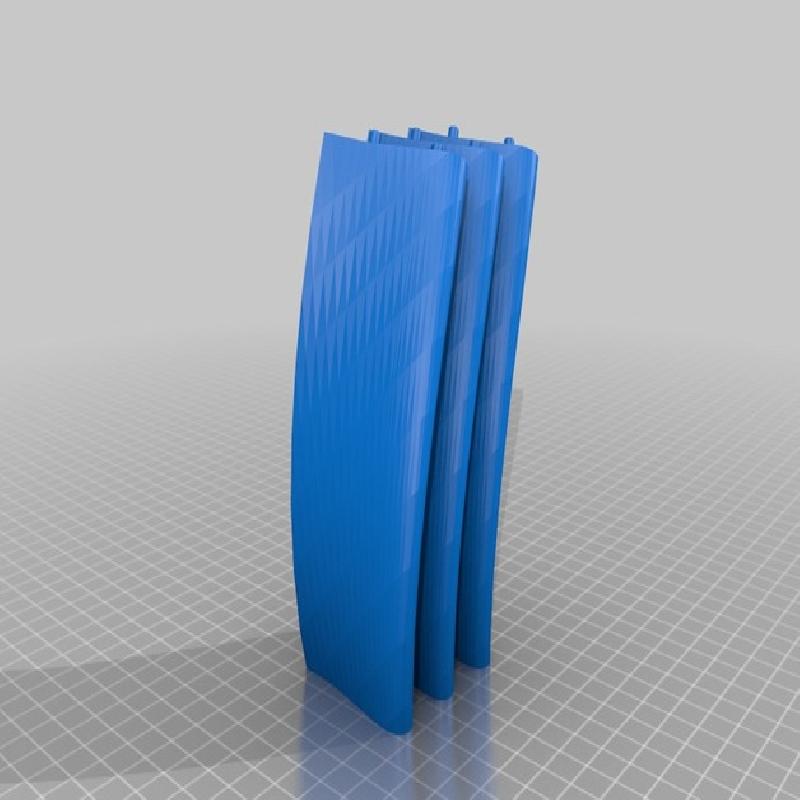

printed with ABS, 0,3 layer, 2 shells The wings are arranged to print as 3 group with a support in the middle. It is also required raft. --------- Die Flügel sind zum drucken als 3er Gruppe angeordnet mit einem support in der Mitte. Dafür wird auch raft benötigt.

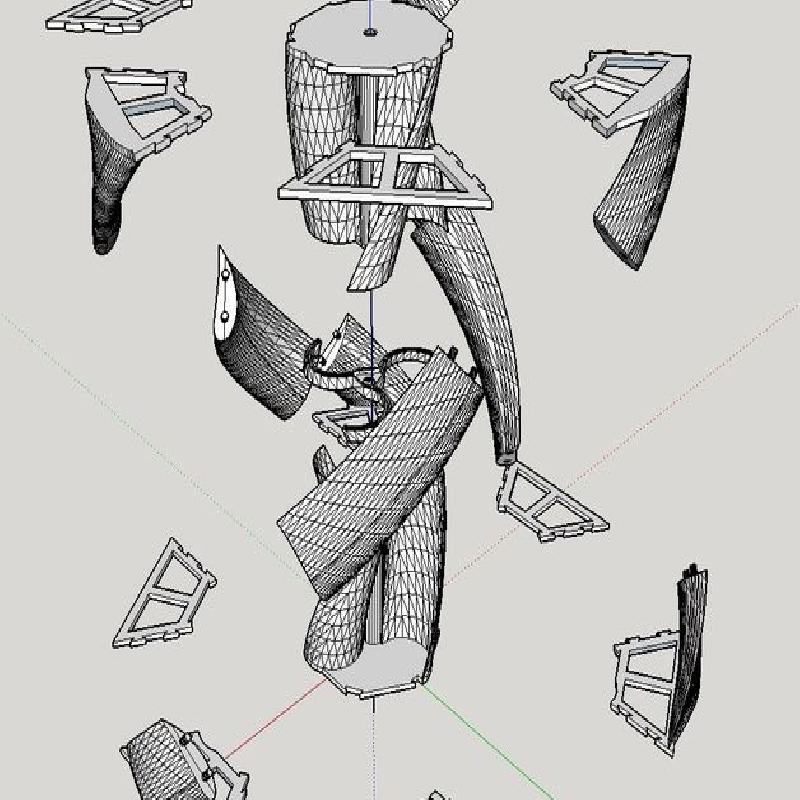

designed with sketchup
